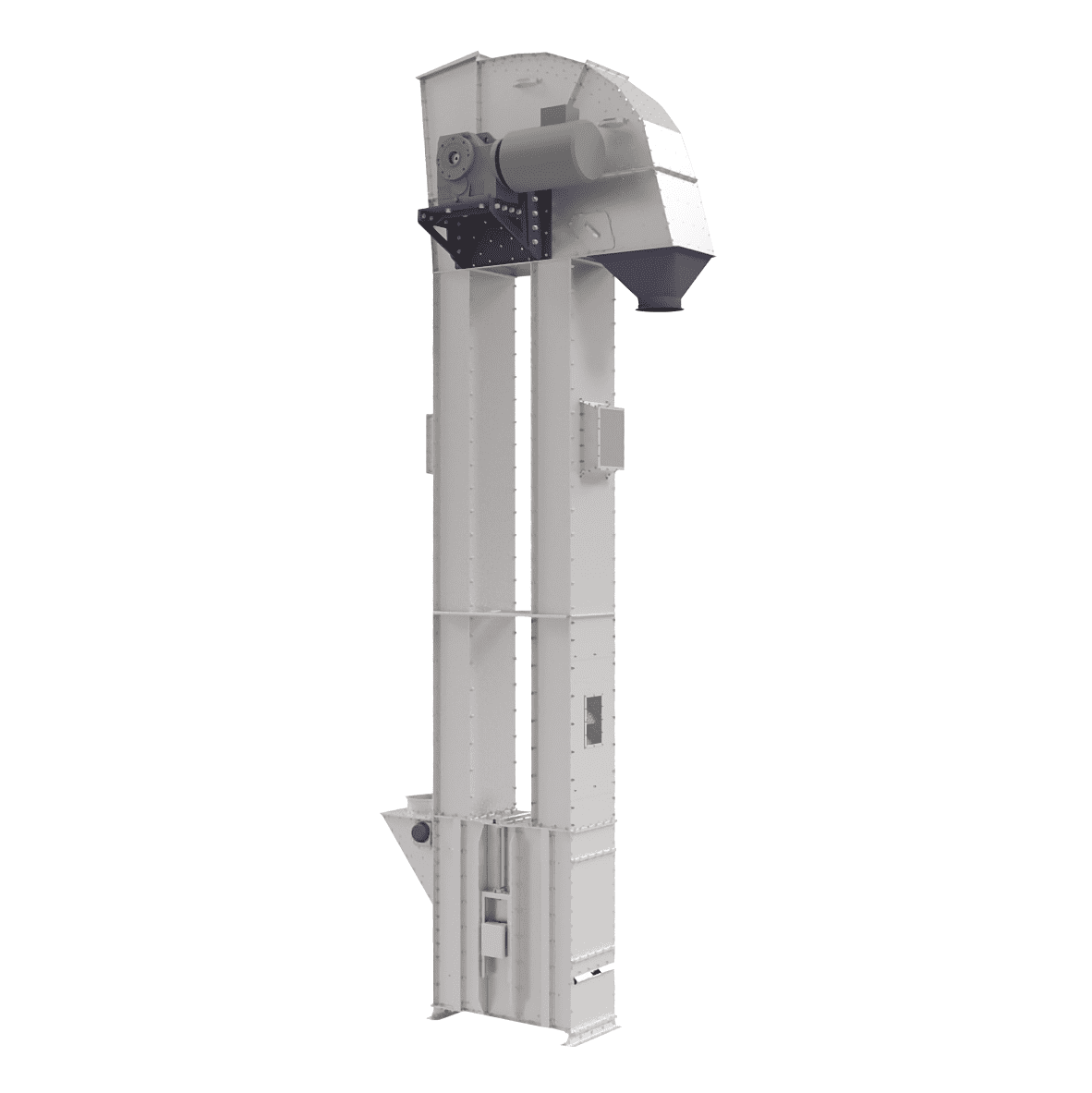

серии EV
Производительность 5 - 350 т/ч Преимущества
Основные технические данные
усиленных норий
| Серия EV | EV 005 / 010 / 015 | EV 020 / 025 / 040 | EV 050 / 055 / 060 / 080 |
EV 100 |
EV 175 |
EV 350 |
| Производительность, т/ч | 5 – 15 | 20 – 40 | 50 – 80 | 100 | 175 – 200 | 350 |
| Мощность привода, кВт | 1,1 – 3 | 3 – 7,5 | 3 – 15 | 4 – 22 | 7,5 – 45 | 15 – 75 |
| Скорость ленты, м/с | 1,85 | ;2,9 | 3,2 | 2,6 | 2,6 – 3,2 | 2,5 |
| Ширина ленты, мм | 125 | 150 | 200 | 300 | 300 – 450 | 700 |
| Высота нории, до, м | 40 | 40 | 50 | 50 | 50 | 50 |
Основные технические данные
стандартных норий
| Серия EV-E | EV-E 15 | EV-E 40 | EV-E 80 | EV-E 150 | EV-E 200 | EV-E 300 | EV-E 400 | EV-E 600 |
| Производительность, т/ч | 5 – 15 | 20 – 40 | 50 – 80 | 80 – 150 | 175 – 200 | 200 – 300 | 300 – 400 | 450 – 600 |
| Мощность привода, кВт | 1,1 – 3 | 3 – 7,5 | 3 – 15 | 7,5 – 37 | 15 – 37 | 11 – 75 | 18,5 – 90 | 30 – 132 |
| Скорость ленты, м/с | 1,85 | 2,9 | 3,2 | 3,2 | 3,2 | 3 | 3 | 3,2 |
| Ширина ленты, мм | 125 | 150 | 200 | 300 | 300 | 400 | 500 | 750 |
| Высота нории, до, м | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 |
Комплектация норий
ВЕРХНЯЯ ГОЛОВА КОВШОВОГО ЭЛЕВАТОРА (рис 1)
Выполнена из оцинкованной стали. Верхняя крышка головы футерована полимерной пластиной толщиной 10 мм, что увеличивает срок службы агрегата и уменьшает травмирование продукта. Регулируемая пластина 1 между ковшом и высыпкой позволяет предотвратить просыпание продукта обратно в шахту. На верхней части головы, устанавливается взрыворазрядный клапан 2 Опционально для ковшовых элеваторов большой производительности (выше 350 тонн в час) барабан вулканизируется резиновым протектором 3
ШАХТА КОВШОВОГО ЭЛЕВАТОРА (рис 2)
Выполнена из оцинкованной стали. Поставляется в разобранном виде, что экономит место в транспортном средстве при доставке оборудования к месту монтажа
Сборка элементов производится быстро и без использования специальных инструментов. В процессе сборки на шахтах устанавливаются взрыворазрядные клапаны 2 и специальные ревизии со смотровыми окнами 1
НИЖНИЙ БАШМАК КОВШОВОГОЭЛЕВАТОРА (рис 3)
Выполнен из оцинкованной стали. Комплектуется полым барабаном 1 с механизмом натяжения ленты 2, засыпным лотком 3 футерованным 10 мм полимерной пластиной. По бокам в нижней части башмака установлены шиберные задвижки 4 для удобной зачистки агрегата.
Опционально комплектуется барабаном с резиновым протектором 5 (для высокопроизводительных норий), дополнительным засыпным лотком 6 и смотровыми окнами 7 (опционально)
